Galerie Janovcových profilů 3

Přinášíme další část galerie profilů J.Janovce.

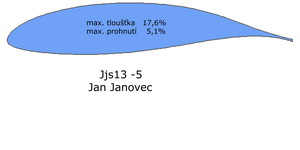

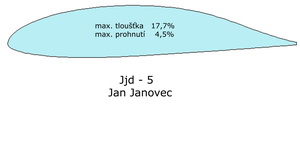

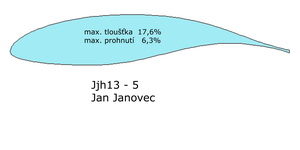

Na prvních čtyřech obrázcích jsou zachyceny jejich tvary a dva geometrické údaje. Jedná se o profily s maximálními tloušťkami 17,6 až 17,7%, které umožňují použití na štíhlých křídlech s dostatečnou pevností a tuhostí. Hodnoty jejich maximálních prohnutí od 4,5 do 6,3% posouvají jejich výkonové parametry mimořádně vysoko i když, jak to ani nemůže být příliš jinak, za cenu zvýšeného klopného momentu.

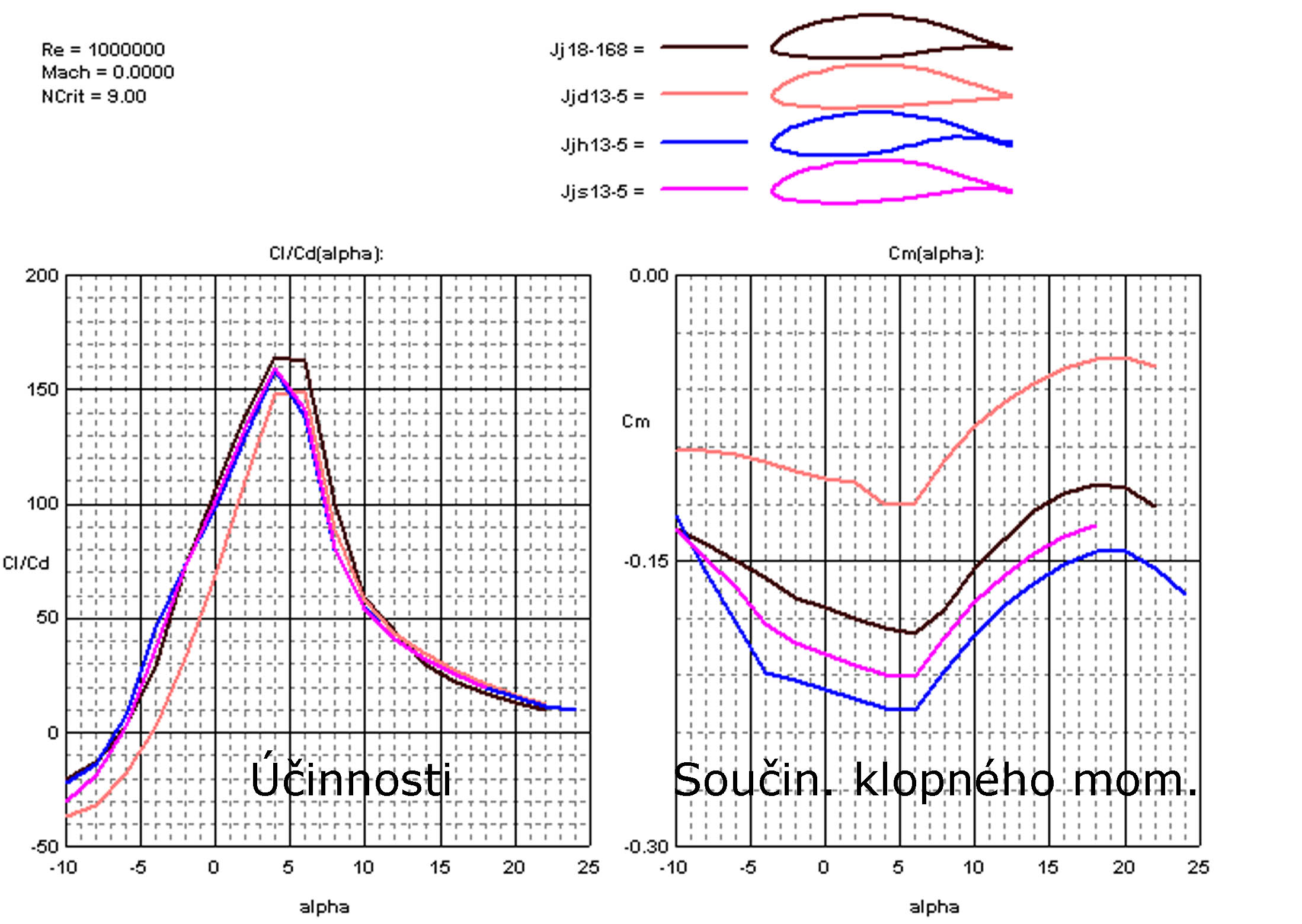

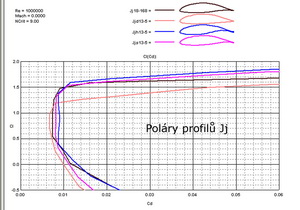

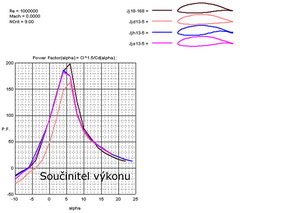

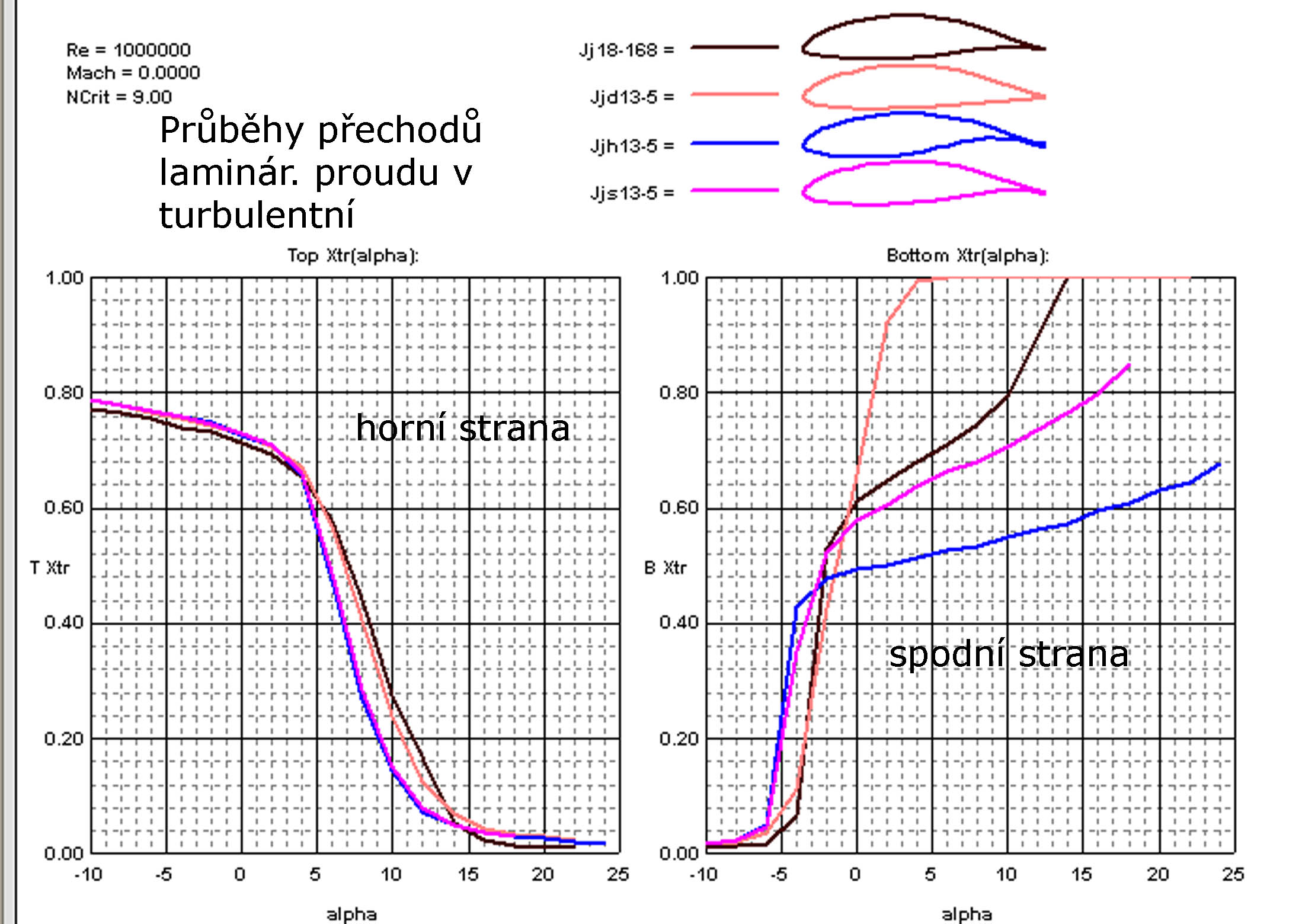

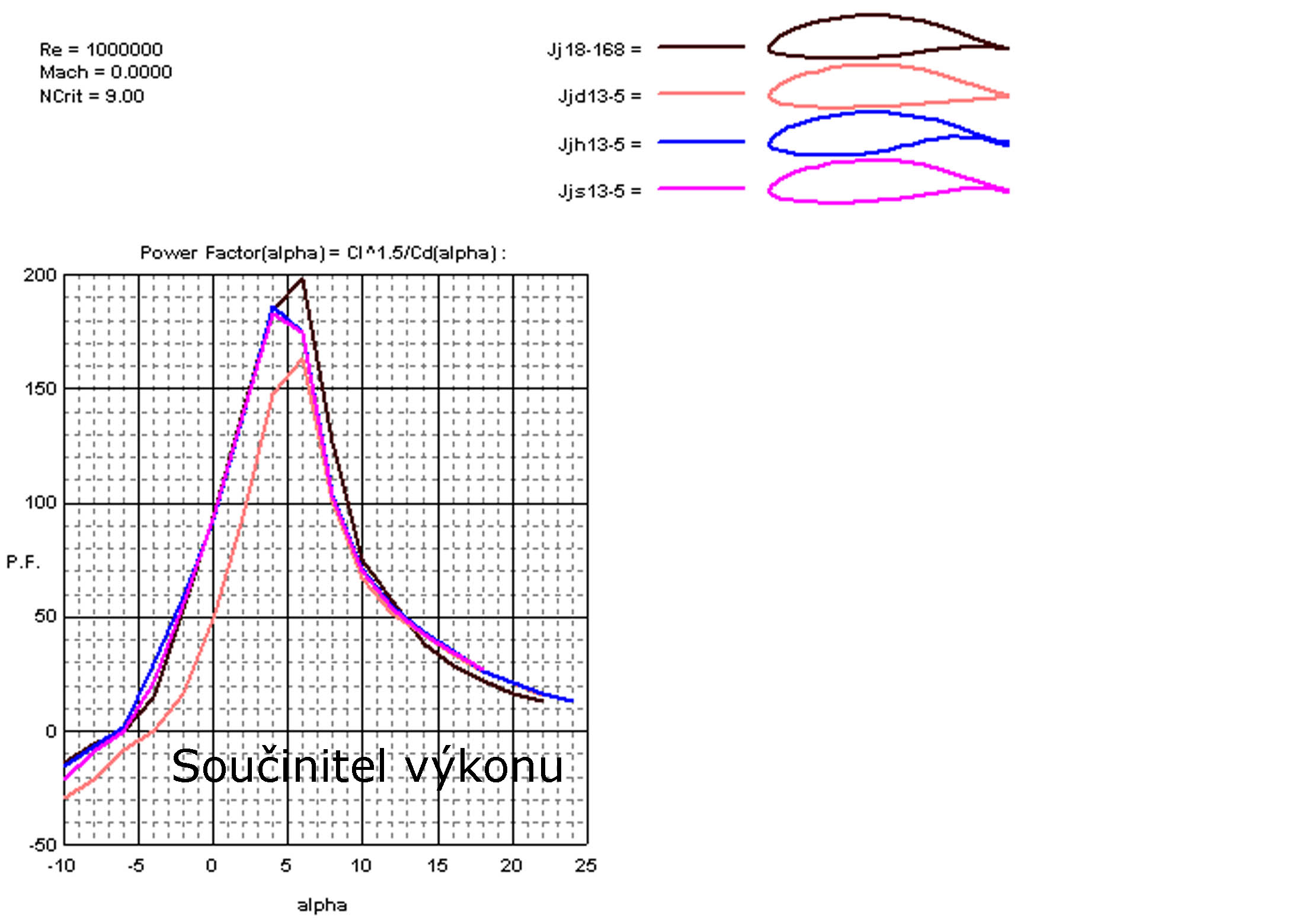

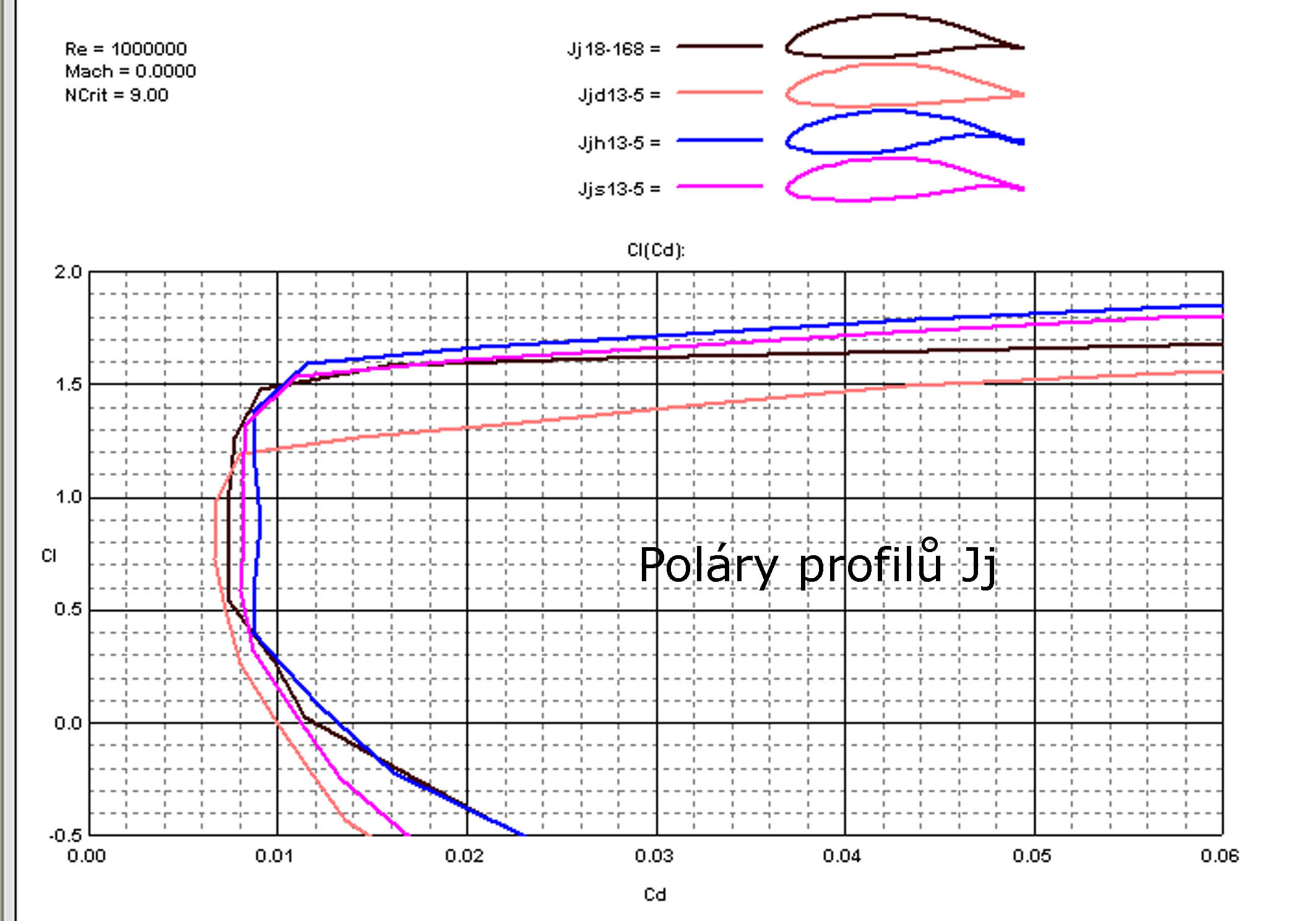

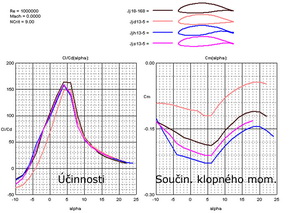

Další obrázky zachycují v diagramech jejich aerodynamické charakteristiky ve vzájemném porovnání při Re = 1 000 000.
