Galerie Janovcových profilů
6. část

Protože by se mohli cítit někteří stoupenci a milovníci profilů nosných ploch a jejich aerodynamických charakteristik, aspoň se tak domníváme, ošizeni o některé Janovcovy skvělé návrhy, tak přinášíme další z nich, „Jp.dat“, v jeho původní i třech dalších modifikacích.

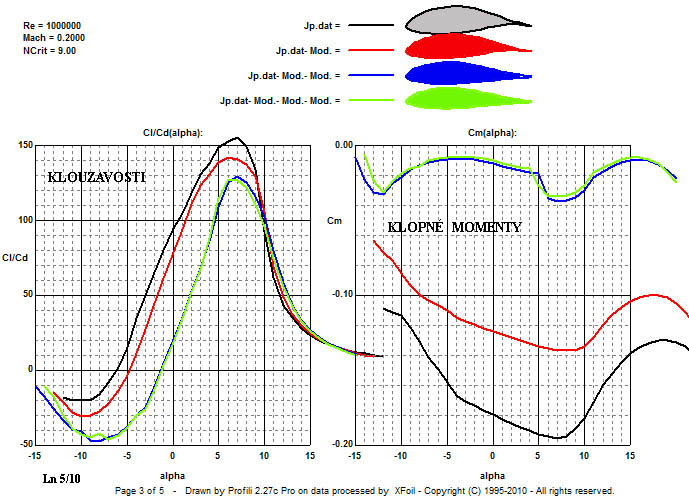

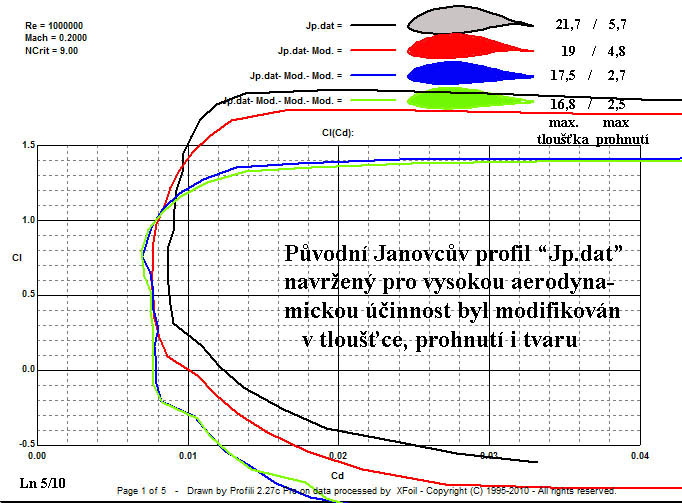

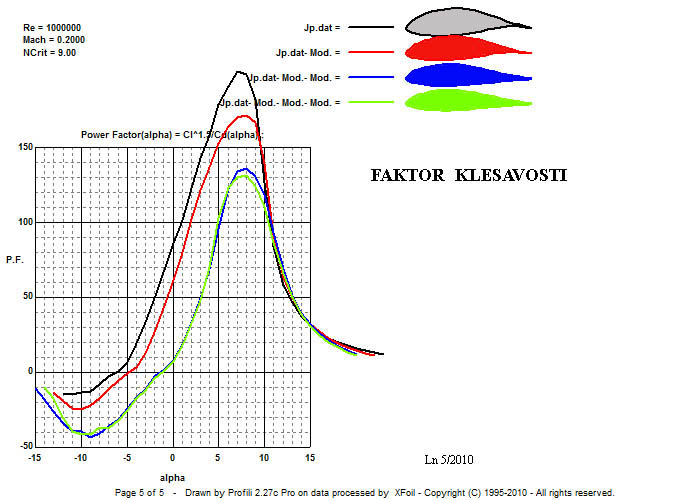

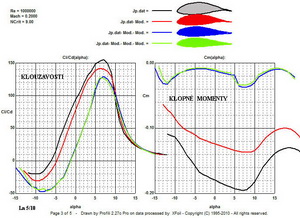

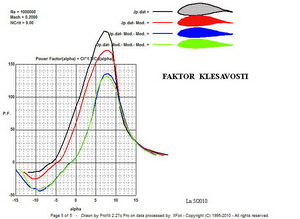

V prvních třech obrázcích jsou jejich aerodynamické charakteristiky při Re=1 000 000.

Na první pohled jsou patrné vysoké aerodynamické účinnosti těch dvou nejprohnutějších. Ovšem za cenu značného klopného momentu. U těch dvou méně prohnutých je to však již trochu jinak.

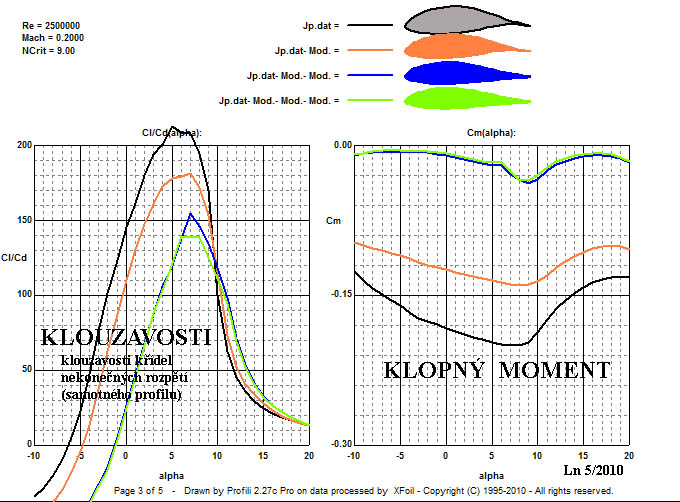

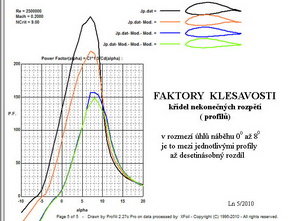

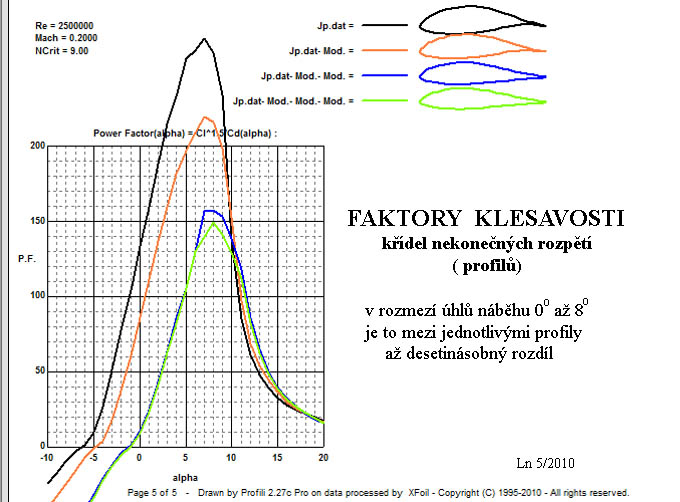

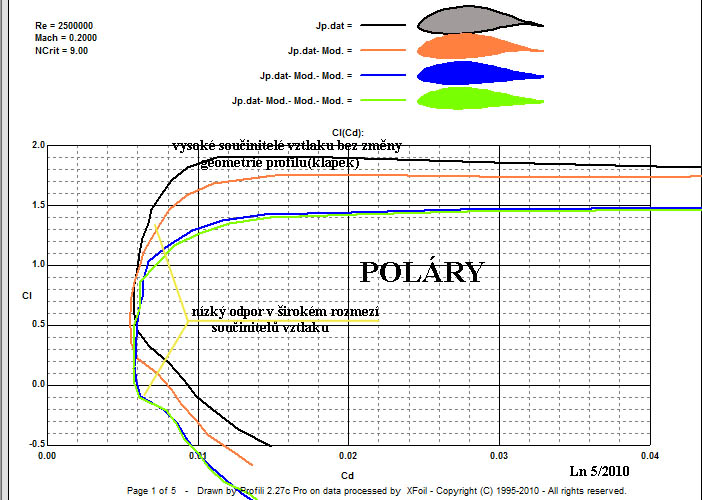

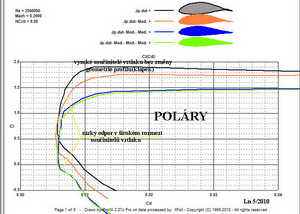

V dalších třech diagramech jsou jejich aerodynamické charakteristiky při Re= 2 500 000, což odpovídá poměrům u ULL nebo menších sportovních letadel a také například u SolarImpulse.

Podívejte se jak se například zmenšil minimální součinitel odporu u všech a udržel si velmi příznivý průběh v poměrně širokém rozmezí rychlostí (součinitelů vztlaku).

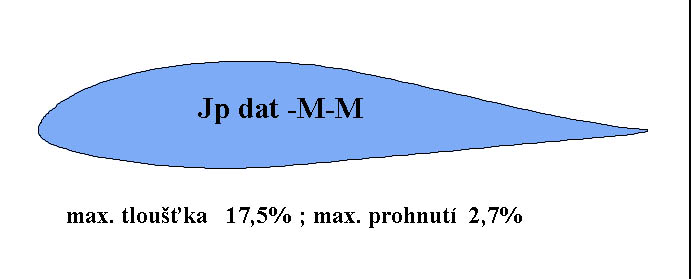

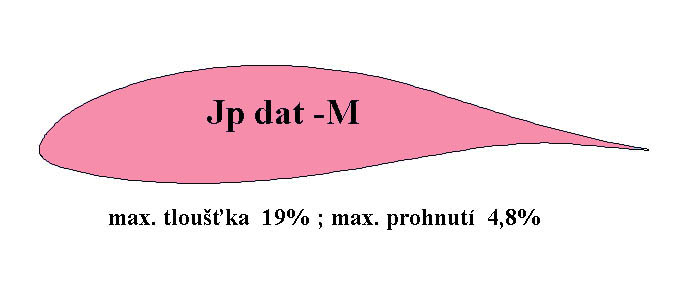

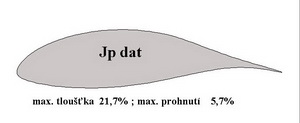

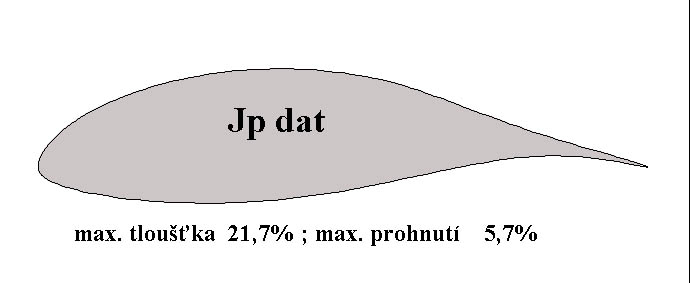

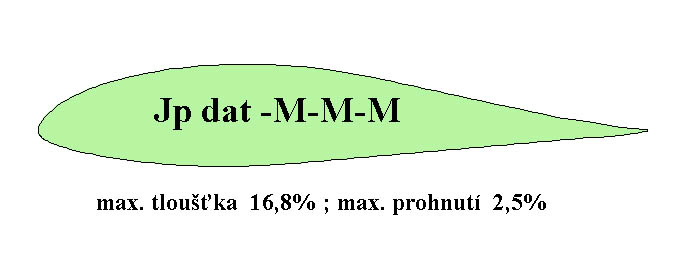

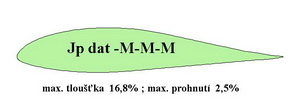

Na dalších čtyřech obrázcích jsou tvary všech čtyř profilů s uvedením jejich dvou geometrických charakteristik.

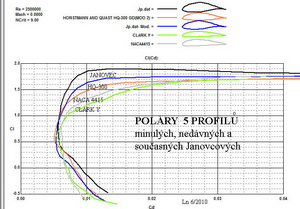

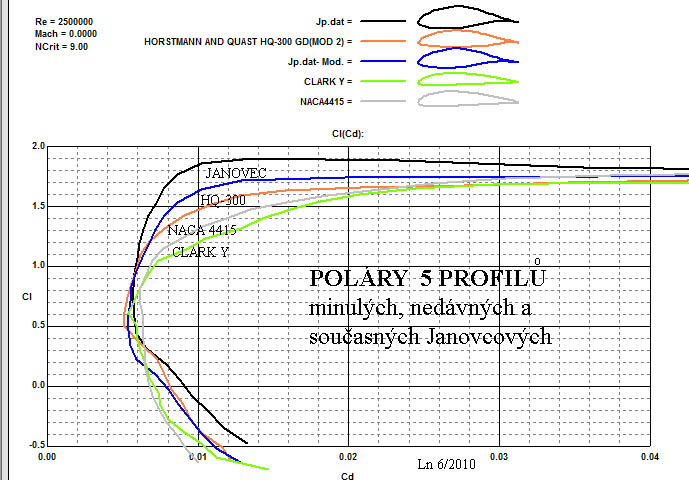

A nakonec je tu porovnání se třemi známými a dříve, a trochu i dnes, používanými profily pro ty, kdo by je chtěli poměřit s Janovcovými skvělými výtvory. Z tohoto diagramu nemůžete nabýt jiného dojmu než toho, že tu Honza Janovec zanechal neopomenutelné dědictví.
